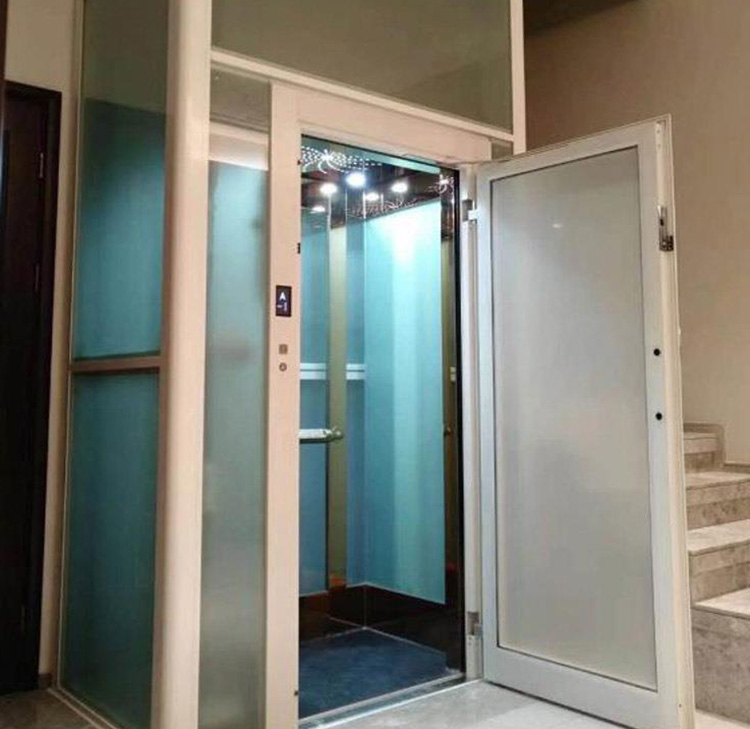

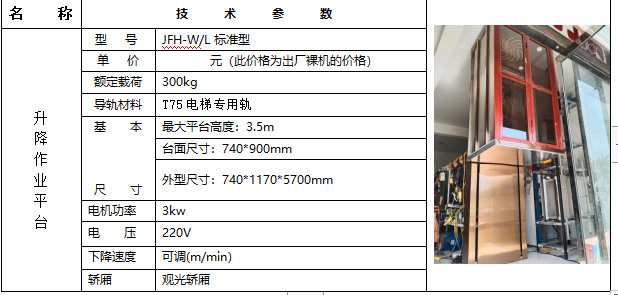

構件名稱 |
規格型號 |
材質 |
產地 |
|
升 降 結 構 |
面板 |
3mm花紋板 |
45#鋼 |
濟南金富豪 |
|
臺面框架 |
40*40*4矩形管 |
Q235B |
濟南金富豪 |
|
|
導軌 |
T75電梯專用軌 |
Q345B |
歐立亞 |
|
|
轎架 |
標準3mm板材 |
|
濟南金富豪 |
|
|
轎梁 |
標準3mm板材 |
|
濟南金富豪 |
|
|
轎頂 |
不銹鋼 |
其他裝飾可定制 |
濟南金富豪 |
|
|
轎底 |
PVC |
|
濟南金富豪 |
|
|
轎壁 |
不銹鋼 |
其他裝飾可定制 |
濟南金富豪 |
|
|
鋼絲繩 |
8*19S+NF-8MM |
|
天津 |
|
|
限速器 |
0.4m/s |
|
奧德普 |
|
|
漲緊裝置 |
|
|
奧德普 |
|
|
安全鉗 |
|
|
奧德普 |
|
|
雜料 |
|
|
濟鋼 |
|
|
液 壓 結 構 |
電機 |
3Kw，220v |
|
強運偉業指定：臺灣帝富（第五代）低噪音泵站配套設施。 |
|
液壓泵 |
齒輪泵，最高壓力大于等于30Mpa |
|
||
|
聯軸器 |
|
|
||
|
溢流閥 |
|
|
||
|
節流閥 |
|
|
||
|
單向閥 |
|
|
||
|
電磁閥 |
|
|
||
|
組合墊 |
|
|
||
|
電磁閥線圈 |
|
|
||
|
不銹鋼液壓油缸一個HS70-55，，不會發生漏油、不損傷、油缸出油口安裝自動節流閥，防止油管突然爆裂后起到節流作用，另外配有急停和應急下降裝置 生產廠家：河北恒宇，密封件為日本華爾卡的 |
||||
|
液壓油管 |
4-8-53MPa |
定制 |
強運 |
|
|
對絲 |
高強度對絲 |
|
強運 |
|
|
油箱 |
|
|
強運 |
|
|
液壓油 |
46#高抗磨 |
|
昆侖牌 |
|
|
電 控 部 分 |
電機電纜 |
4芯線纜 |
6平方 |
山東陽谷 |
|
控制線纜 |
24芯線纜 |
0.75平方 |
山東陽谷 |
|
|
接觸器 |
|
|
強運指定品牌 |
|
|
時間繼電器 |
|
|
||
|
行程開關 |
1370，1371限位 |
|
||
|
按鈕 |
|
|
強運 |
|
|
控制電路板 |
|
|
強運指定 |
|
|
配電箱 |
|
|
強運豪指定 |
|
|
T型軌 |
T75 |
|
歐立亞 |
|
|
|
導靴 |
75 |
|
三菱導靴 |
|
|
油合 |
|
|
濟南強運 |
|
|
連接板 |
|
|
濟南強運 |
|
|
壓板 |
|
|
濟南強運 |
二、安全措施
1. 在軸銷等轉動部位加裝耐磨套，有效延長設備使用壽命。
2. 設有漏電保
3. 護和缺相保護設置及停電應急下降裝置，
4. 家用電梯在最低點和最高點都設有兩道行程開關，當升降機達到需要的地點后，會自動停止。
5. 本設備設有油缸自我保護措施，萬一兩道行程開關同時失靈，在油缸最底部設有泄油孔，超過極限高度時，油缸會自動泄油，不會導致柱塞沖出油缸。
6. 設備有限速器，安全鉗等安全措施。最高限速0.4m/s超速自動剎車抱死。
三、升降原理
家用電梯以液壓泵站為動力，輸入220v電源，電機轉動帶動油泵，將液壓油注入油缸，開始舉升平臺提升至預定位置，設有行程開關，自動停止。下降時，按下降按鈕設備自動下降，配電箱內設有電機延時保護。
